22 スイッチを押したらカッコーが鳴く
回路

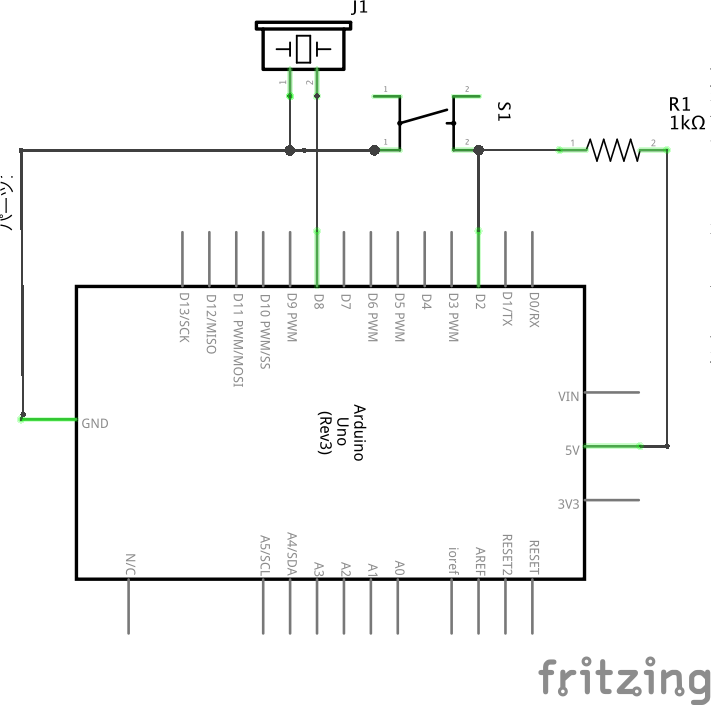

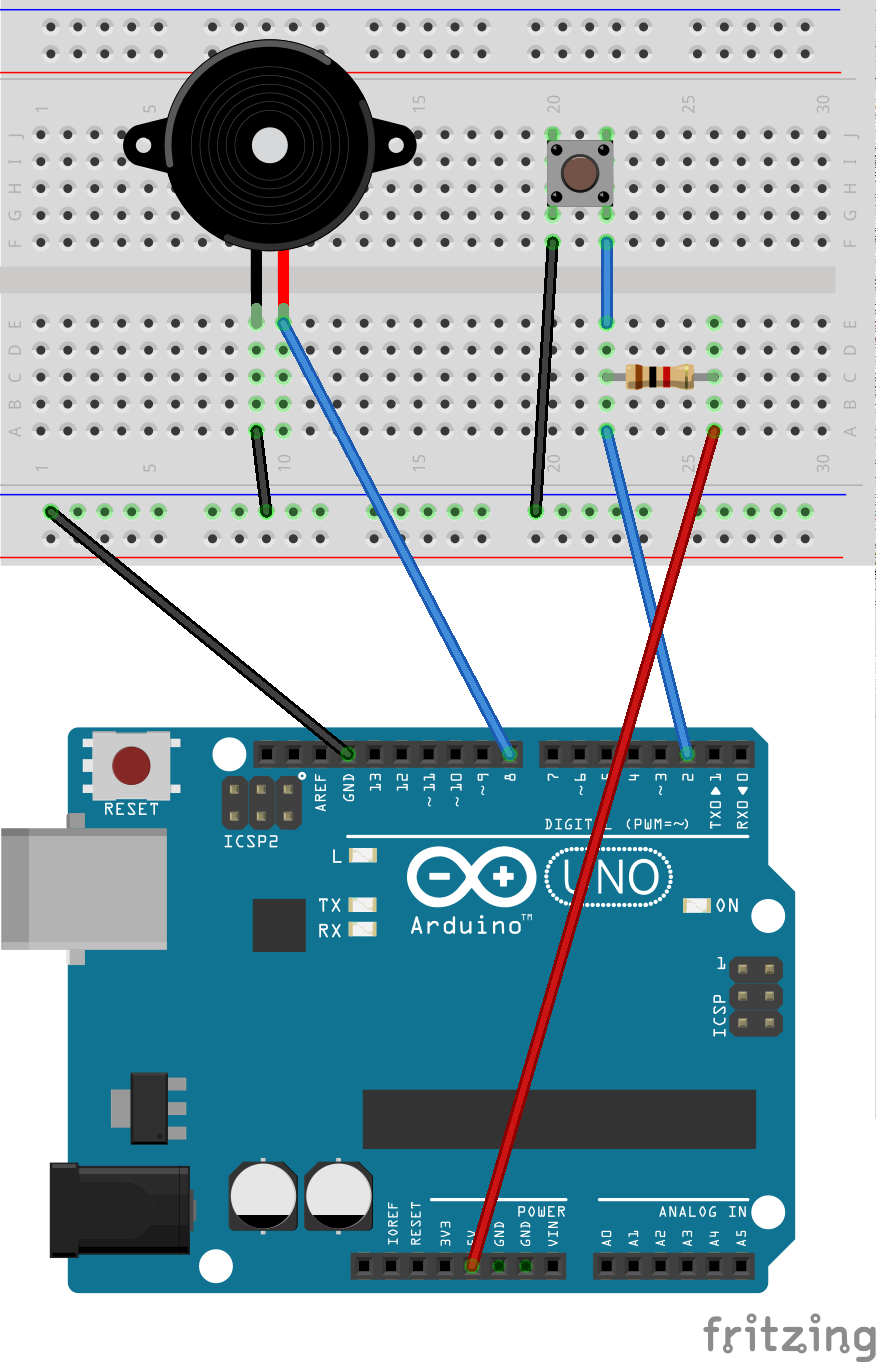

Arduino と抵抗(1kΩ茶黒赤金, 1kΩから10kΩ(茶黒橙金)ぐらいならよい)とスイッチ、圧電スピーカを用意します。図のスイッチはタクトスイッチです。回路図のように
Arduinoの2番ピンとスイッチの片方の足、抵抗の片方の足の3つをつなぎます。
スイッチの反対の足はグラウンド(GND)へ、抵抗の反対の足は5Vへつなぎます。
スイッチの向きを90度間違えると動作しないので注意してください。
プログラム
動作
このプログラムを実行している間にスイッチを押すとカッコーの鳴き声がします。
解説
ここで使っている回路ではスイッチを押していないと2番ピンの電圧が5Vに、
スイッチを押すと0Vになります。

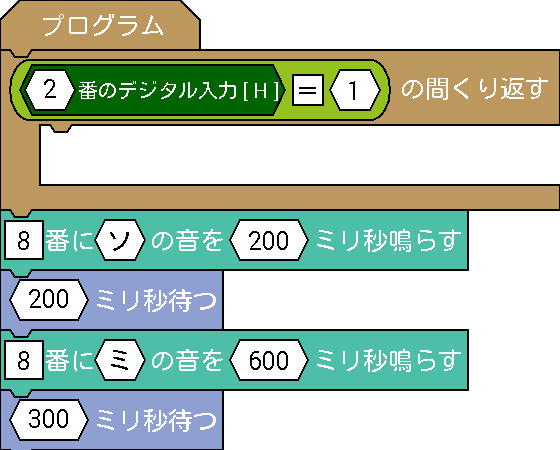

これをプログラムで判断するには【デジタル入力】ブロックを使います。
【デジタル入力】ブロックは指定するピンの入力の状態を確認します。
【くりかえし(while)】ブロックは緑色の範囲の式が成り立っている間、茶色で囲まれた範囲を繰り返します。
ここでは茶色で囲まれた範囲には何もないので、ただ待っています。スイッチを押すと
【デジタル入力】ブロックの値がLOWになって繰り返しが終わりカッコーの
鳴き声が一回します。
ためしてみよう
- 上のプログラムはスイッチを1回押すと終わります。全体を【くりかえし(for)】ブロックで囲み、スイッチを押すたびにカッコーが鳴くようにしてみましょう
- 21番のプログラム例のように 【もし】ブロックを使って書いてみましょう
